申耐横流闭式冷却塔原理介绍

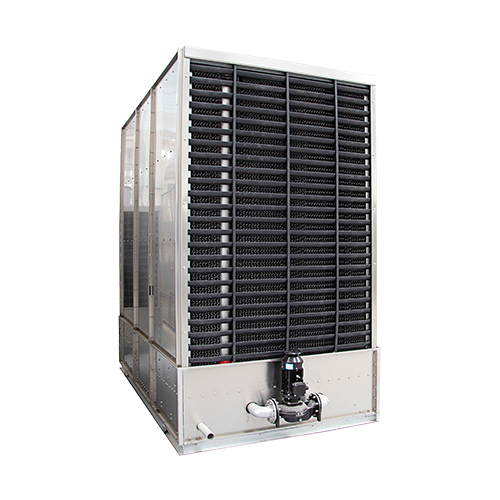

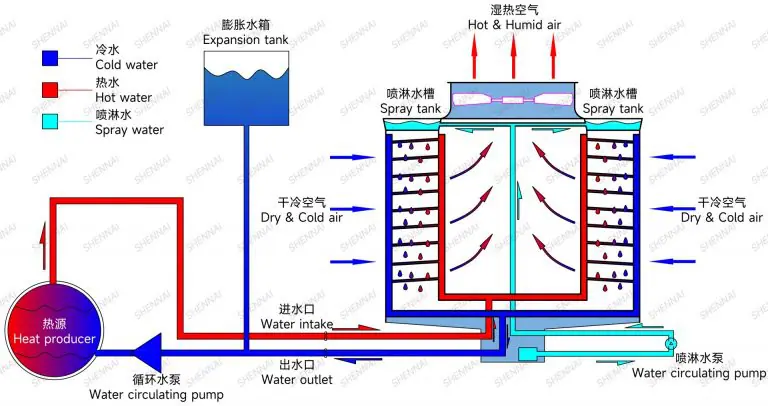

热源循环水通过系统循环水泵被推到冷却塔的盘管中。此时，喷淋水泵开始将储存在下水箱中的自然冷却水注入冷却塔顶部的喷淋水箱中。喷淋水箱底部设置合理均匀的通孔，将喷淋水充分分布在每层盘管上和每层盘管中间的PVC填料上，完成第一次换热，带走热源循环水的热量。

在此过程中，冷却塔顶部的机械轴流风机开始将外部的干冷空气泵入冷却塔，使干冷空气间接接触内部热水的盘管表面，并完成第二次换热，带走热源循环水的热量， 两种换热都有风扇将塔内的湿热空气经热交换后从风道开口排出，最后冷却的热源循环水流出塔体，然后由系统循环水泵送至热源（冷却设备），从而完成来回冷却，保证冷却设备的稳定性。

在冷却过程中，热源循环水从塔的内侧流向塔的外侧。此时，干燥和寒冷的空气从塔的外侧流向塔的内侧。这样，热源循环水与水平面上的干冷空气进行横向热交换。热源循环水总是在冷却塔的盘管中循环，不与外部空气直接接触，因此，冷却设备是横流闭式冷却塔。

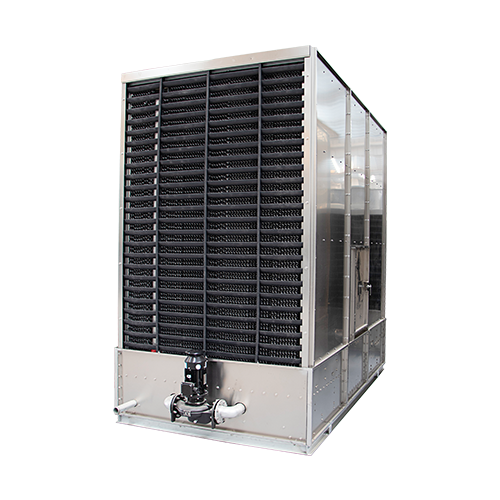

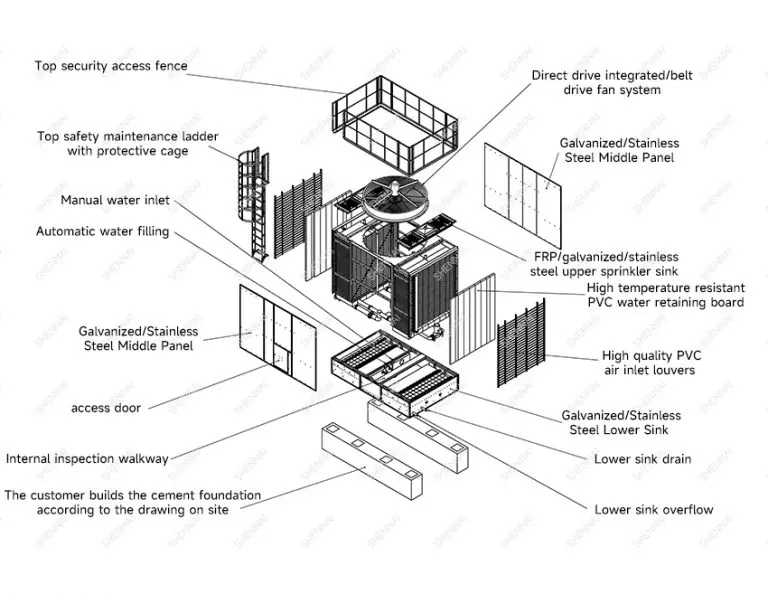

横流闭式冷却塔的组成

• 护栏
• 稳压箱
• 笼 + 梯子
• 进水管
• 面板
• 自动 + 手动供水口
• 检修门
• 出口管
• 维护走道
• 下水盘
• 水泥基础（用户自建）

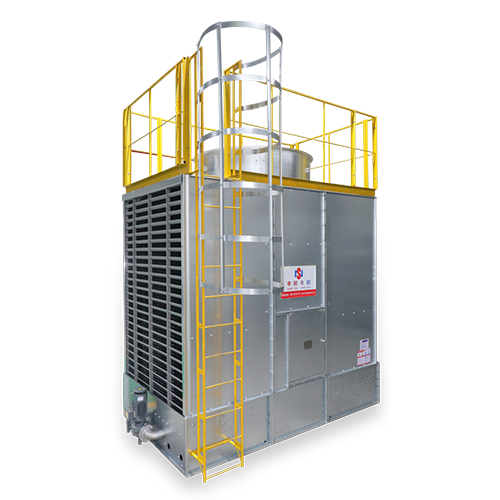

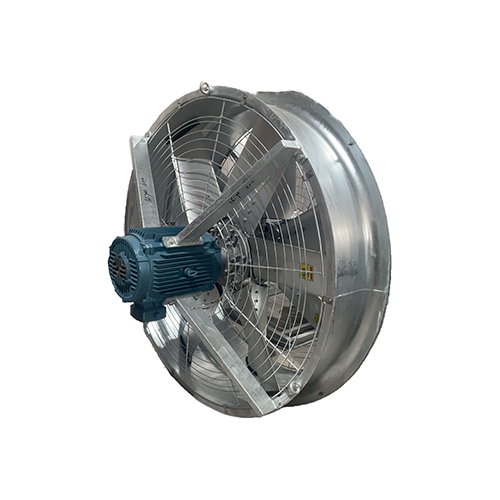

• 直驱风机
• 浇水箱盖板
• 进气百叶窗
• 热交换器
• 喷淋水泵
• 排污口
• 溢流口

产品参数

SHENNAI-SHC 系列 4TD – 30TD 冷却塔工程数据及参数表

	工作条件	外形尺寸					重量		压力 损失	喷淋水泵			风扇参数		电 加热器	Noise 值
进水 温度	37°C	L	W	H	总 高度	入口和出口 间距	运输	加工		直径	权力	吹气 速率	权力	流		进气侧		面板的一侧		出风口 倾斜度 为 45°
出水 温度	32°C
湿球 温度	27°C
型	水量 m³/h	毫米	毫米	毫米	毫米	毫米	公斤	公斤	千帕	毫米	千瓦	m³/s	千瓦	m³/h	千瓦	2 分钟	10 分钟	2 分钟	10 分钟
SHC-4ID	4.6	1800	1100	1450	2650	275	400	630	31.3	550	0.4	2.1	0.25	10	2	58.5	51	55	48	63.5
SHC-7TD	7.8	1800	1500	1450	2650	675	450	740	61.2	700	0.75	3.33	0.25	10	3	60	53	57	50	65
SHC-10TD	11.7	1800	1500	1650	2850	675	500	820	48.4	700	0.75	3.33	0.25	10	4	62	56	58	51	65
SHC-14TD	15.6	1800	1500	1950	3150	675	560	900	43.7	800	0.75	3.88	0.37	16	4	62	56	58	51	65
SHC-18TD	19.5	1800	1500	1950	3150	675	590	960	52.9	800	1.5	4	0.37	16	4	64	56	60	54.5	68
SHC-22TD	23.4	2400	1900	1950	3150	1075	690	1190	77.9	950	1.5	4.5	0.37	16	5	65	58	61	55	69
SHC-30TD	31.2	2400	1900	2250	3450	1075	770	1300	79.5	1100	1.5	6.6	0.37	16	5	65	58	61	55	69

解释：

1. 参数表中的压力损失是标准条件下（37-32-28°C）冷却塔内部循环水管道损失水头的参考值。
2. 参数表中的电加热器功率是根据 – 15 °C 的外部空气温度设置的参考值。
3. 表中数据仅供参考。更详细的参数请直接与本公司联系。由于产品后期的改进，某些数据可能会更改，恕不另行通知。

应用实例

横流闭式冷却塔的适用范围

• 这种类型的闭式冷却塔的特点是冷却水进出水口温差大，噪音低，因此非常适合于噪音要求高的工业环境。
• 如电子厂、医疗器械厂等，或者工厂都非常靠近居民区、医院、学校等地方。

横流闭式冷却塔的特点

• 方便的运输和安装：上下箱体的标准部件用于运输和现场安装，极大地方便了产品的运输和安装。
• 故障率低：风扇和泵由优质轴承制成，没有其他运行和易损件。风机采用直联结构，无滑轮结构造成的传动损耗，噪音低，故障率低。
• 易于维护：人性化的结构设计，大型维护门，宽敞的内部空间，维护人员可以轻松进行产品内部的各种维护工作。
• 运行成本低，节能环保：由于本产品结构独特，热性能独特，具有良好的冷却效果，节能、节水、噪音低，无环境污染。是真正的节能环保产品。
• 实现不间断维护：该产品可以在不停机的情况下维修设备的部件。

我们的服务

• 提供设计、制造、安装、调试
• 一站式交钥匙服务 为客户投资
• 提供专业方案 提供基础布局
• 为客户项目
• 提供布置图 Providina 技术支持
• 提供售后服务跟踪服务
• 提供质量保证
